胶体磨拆解图

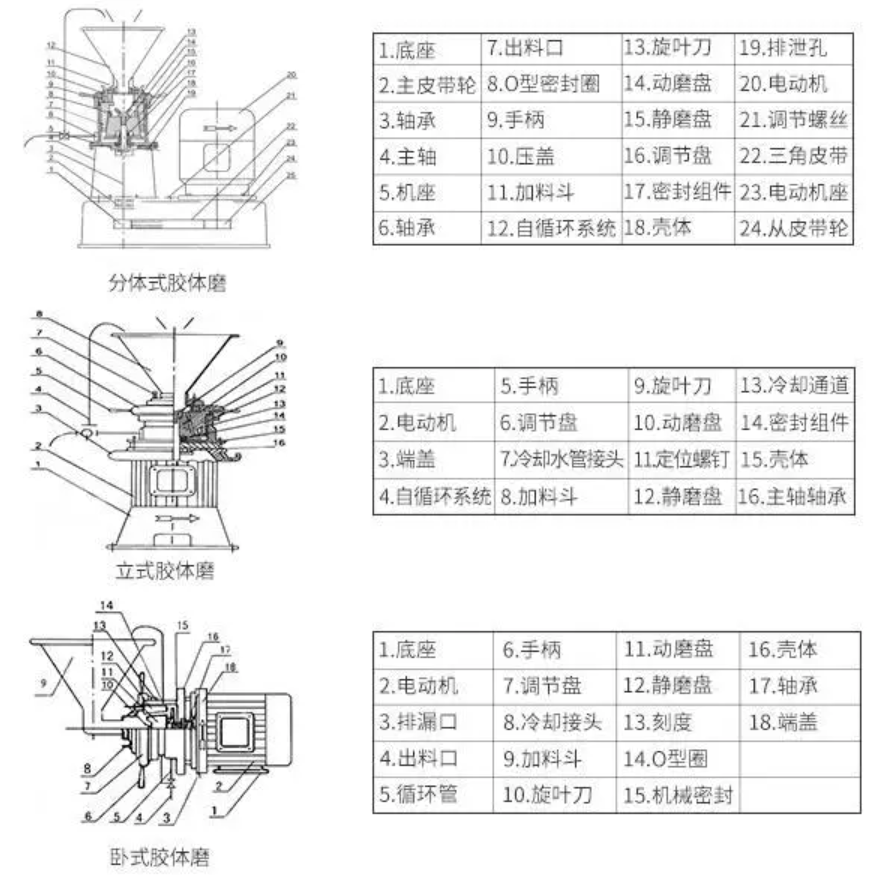

胶体磨结构示意图

上图是胶体磨的结构示意图和零件说明。图中展示了三种不同类型的胶体磨：分体式胶体磨、立式胶体磨和卧式胶体磨。每种胶体磨对应不同的零部件列表，包括底座、电动机、手柄、轴承、密封圈、静磨盘、动磨盘等关键部件。

如图所示，各部件功能如下：

1. 底座：整个设备的基础，支撑其结构。

2. 电动机：提供动力，使主轴旋转，驱动磨盘工作。

3. 主轴或轴承：支撑并传递动力，使动磨盘转动。

4. 调节盘：用于调节磨盘间隙，从而控制研磨精度。

5. 加料斗和出料口：分别用于进料和出料。

分体式、立式和卧式胶体磨的结构和拆解顺序可能有所不同，但工作原理类似，主要用于食品、化工和制药行业的精细物料研磨和混合。
